En el mercado abundan diferentes tipos de pinzas amperométricas, entre las cuales podemos encontrar los siguientes tipos:

• Con transformador de corriente: generalmente usadas para mediciones de CA
• Flexibles: también conocidas como de tipo Rogowski, se usan para mediciones en CA
• Efecto Hall: usada para medir CA y CC

En esta oportunidad hablaremos un poco sobre las de tipo Hall conociendo su funcionamiento.

Tipo de medición.

Este tipo de pinzas con efecto Hall, son especiales para la medición de corriente de CA y CC dentro de un rango de 1kHz.

Principio de funcionamiento.

El principio de funcionamiento del efecto Hall es básicamente basado en un tipo “magnetómetro”, este puede detectar la cantidad de flujo magnético aplicado. A diferencia de un sensor de inducción, el sensor de efecto Hall funciona cuando el flujo magnético aplicado es de tipo estático y no cambia. Pero a su vez tiene la capacidad de funcionar en campos magnéticos alternos también, en otras palabras, tiene la capacidad de medir corrientes en CA o CC.

Este tipo de pinza amperimétrica se compone de un núcleo de hierro rígido para poder concentrar el campo magnético que rodea al conductor a medir.

En la punta de la mordaza, cubierta por una capa de plástico se encuentra un transductor, este varía su tensión de salida como respuesta a los campos magnéticos. La tensión que se presenta en la salida del sensor es amplificada y termina representando la corriente que fluye por el conductor que se encuentra dentro de la mordaza de la pinza.

Diferencias entre medición con Transformador de Corriente y Efecto Hall.

Para comenzar a hablar sobre las diferencias entre ambos modelos, podríamos decir que las pinzas amperimétricas de transformador de corriente poseen un material ferromagnético envuelto por un devanado de cobre. En este caso la corriente alterna que circula por el cable, genera un campo magnético variable (CA), este circula por las mordazas y alcanza al bobinado secundario dentro de la pinza. Al ocurrir esto en el bobinado secundario se induce una fuerza electromotriz si la mordaza está cerrada, circulando una pequeña corriente por esa bobina y obteniendo así la lectura en el instrumento.

Por otra parte, las pinzas con Efecto Hall no poseen el alambre de cobre y a su vez cuenta con una brecha donde se encuentran la punta superior de la mordaza, esta brecha genera un espacio de aire el cual el campo magnético debe atravesar y a su vez limita el flujo magnético para que no exista saturación del núcleo.

Esto también nos lleva a que, es fácil distinguir una pinza con transformador de corriente ya que, al abrir la mordaza, esta deja ver el núcleo de metal simple.

Por otro lado, la pinza que cuenta con el sensor de Efecto Hall posee una capa de plástico.

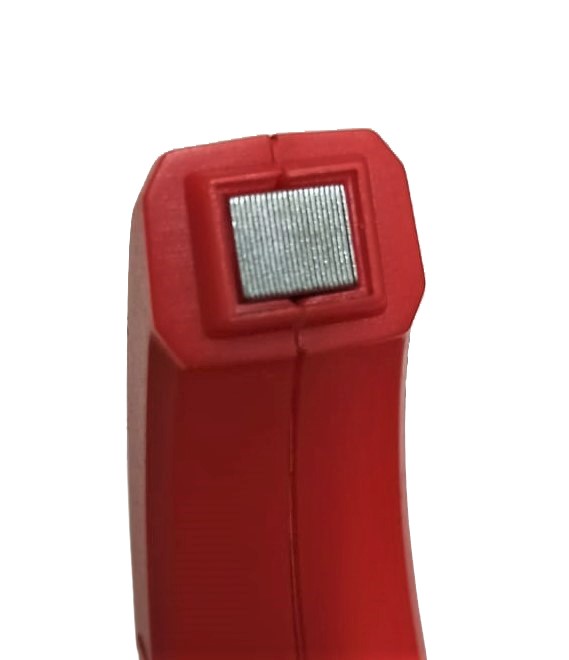

Núcleo de metal en la mordaza GAF-82C

Por otro lado, la pinza que cuenta con el sensor de Efecto Hall posee una capa de plástico.

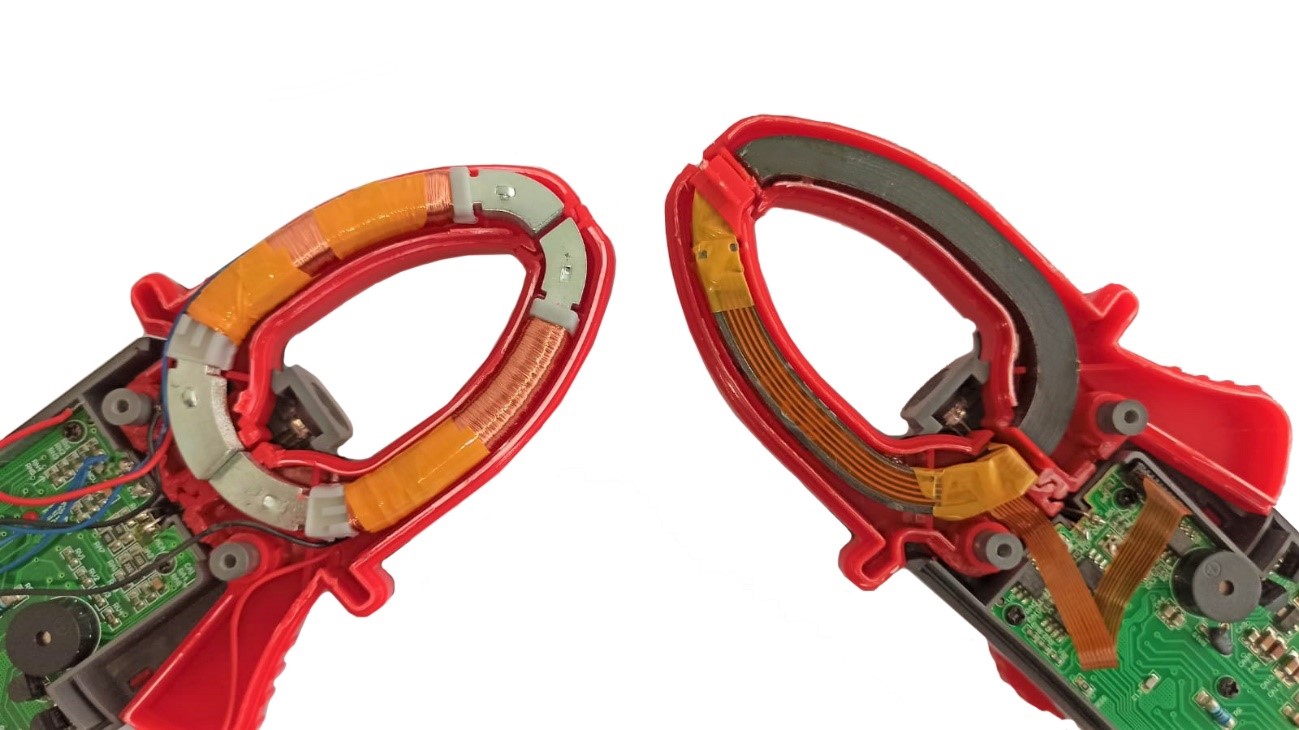

En la siguiente foto se puede apreciar la diferencia física entre dos de nuestros modelos de pinza, la GAF-82C para mediciones de corriente alterna CA y el modelo GAF-82D para mediciones de corriente alterna CA y continua CC.
