Cómo saber cuánta energía enTodos los días en nuestros hogares consumimos cantidades significativas de potencia (watt), algunos consumos diarios tan elevados como el de una heladera u otros tan bajos como el generado por los cargadores de teléfonos celularess. Las distribuidoras eléctricas, como Edesur, Edenor, etc., nos cobran el consumo de energía consumida (watt·hora), es decir, la potencia consumida por hora. ¿Y si pudiésemos saber cuánto es lo que estamos consumiendo por mes sin tener que esperar a que llegue la boleta? ¿Podemos prevenir la multa de un consumo excesivo?
Esto se soluciona fácil, sólo instale un Medidor Monofásico de Energía para controlar el gasto de su casa y ahorrarle dinero para fin de mes.

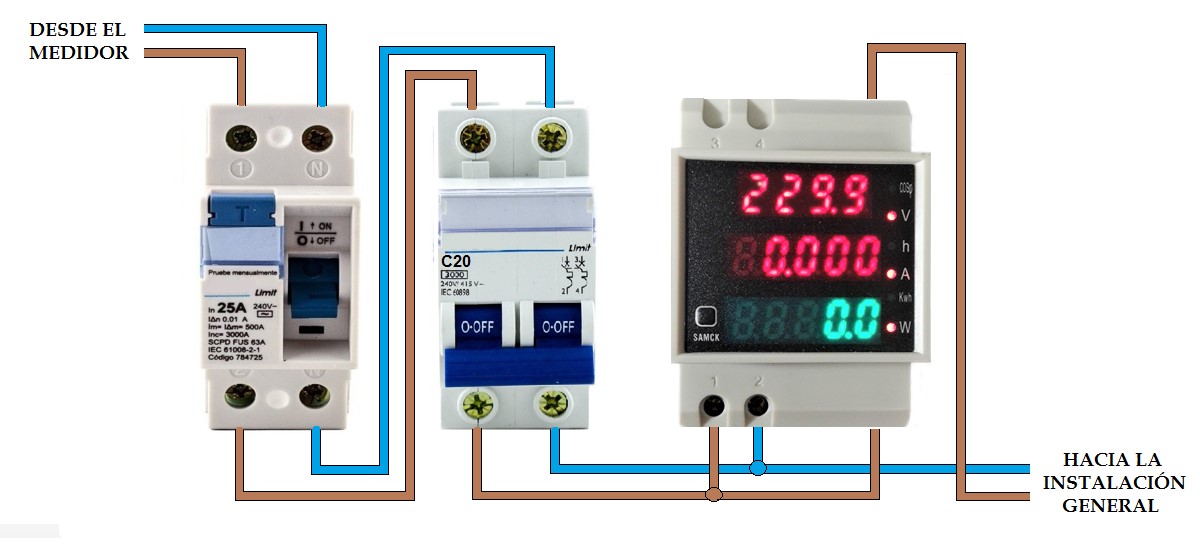

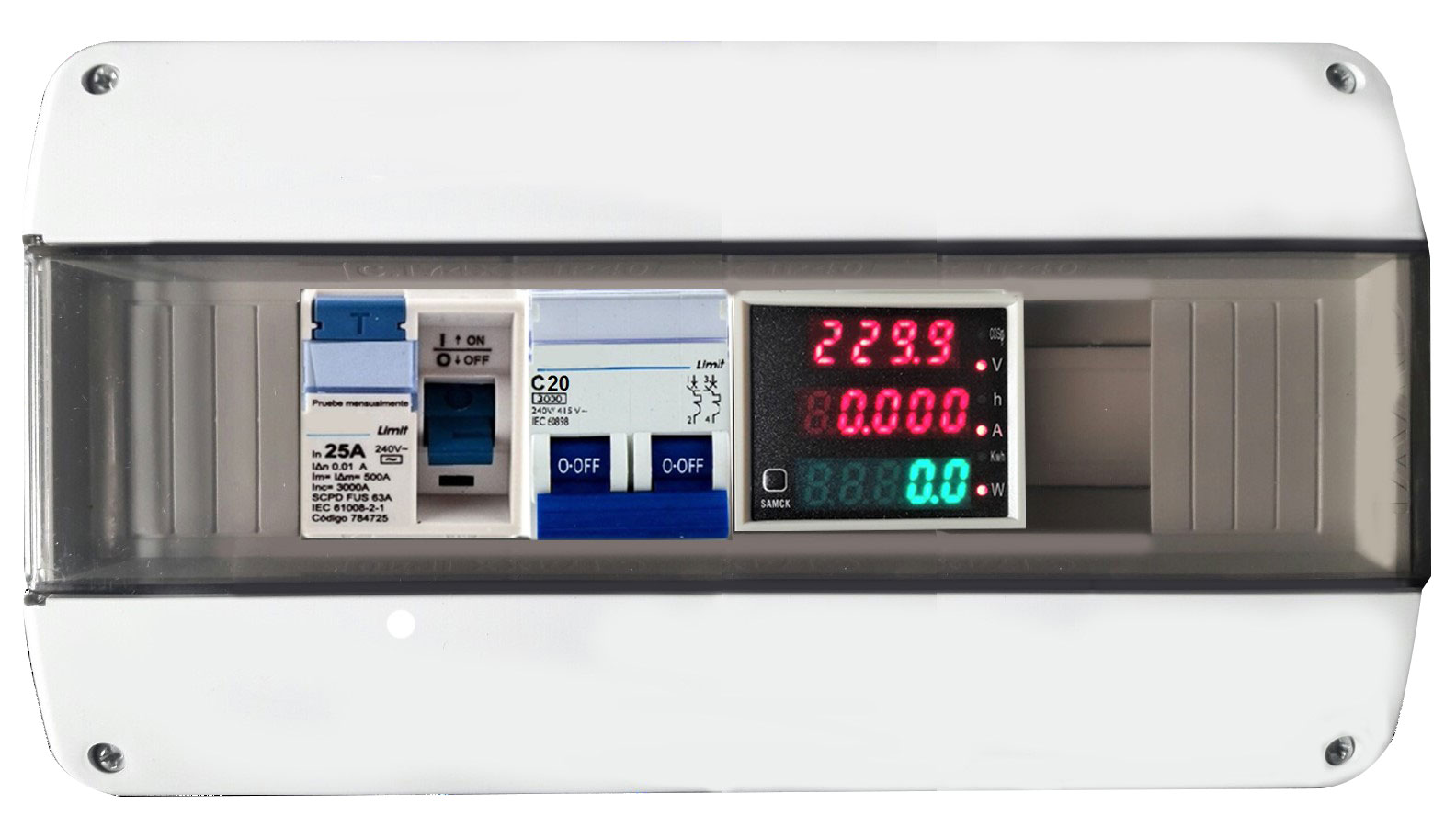

Aquí le indicaremos cómo instalar un medidor de 3 módulos DIN de la marca GRALF. Si usted cuenta con un tablero principal de electricidad, compuesto por un interruptor termo magnético y un interruptor diferencial (disyuntor) en una caja para térmicas de 8 polos como mínimo, el montaje de los dispositivos quedará como se muestra a continuación.
 |
¡Importante!
Por favor, si usted no conoce nada de electricidad, no realice la instalación, ya que puede poner en riesgo su vida. Consulte siempre con un electricista matriculado.
Antes de realizar la instalación no olvide bajar la llave termo magnética y la llave diferencial, verificando que en sus salidas no se encuentre tensión.
A la hora de instalar el medidor, recuerde contar con las siguientes herramientas a mano: un alicate, una pinza, un destornillador estrella, un busca polos o detector de tensión, y 1 metro de cable unipolar de color celeste y marrón. Sólo utilice la longitud del cable necesario para la instalación, dejando algunos centímetros para utilizar en el caso de que lo amerite.
Para la conexión del Neutro (N) siempre utilice el cable de color celeste, y para la conexión de Línea (L) el cable de color marrón. Si usted utiliza otros colores fuera de la Norma Eléctrica, esta conexión le generará errores en un futuro a usted o a otro electricista. Por favor, respete el conexionado del equipo y de las protecciones ( Disyuntor + Termomagnetica). En este caso, como se utiliza una térmica de 20 Amperes, el diámetro de los cables debe ser de 4mm.
 |
 |

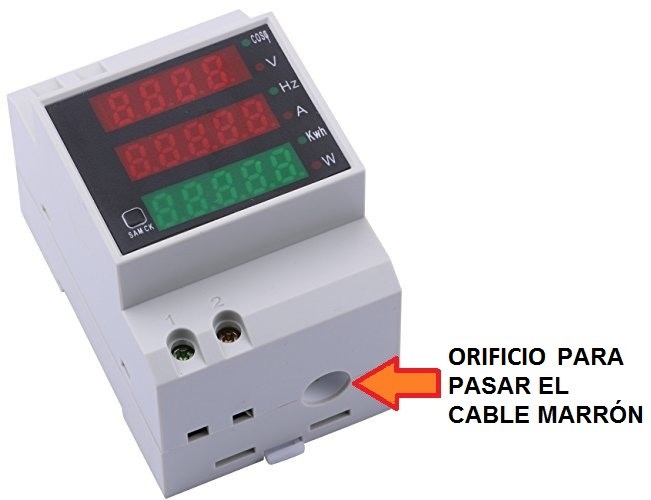

En GRALF, le ofrecemos el Medidor monofásico GF-100VAW-H (es el medidor que aparece en ambas imágenes), el cual cuenta con tres displays para una lectura rápida. Además de su fácil instalación, es un medidor multifunción, ya que muestra varios valores: la tensión de línea (V), la corriente de línea (A), la potencia activa (W), la energía acumulada (kWh), el coseno de fi y el tiempo que lleva encendido en horas (h). Como lo mencionamos en la introducción, lo que más nos interesa conocer es la energía acumulada, expresada en kWh, para tener una idea aproximada del consumo mensual.
Nuestro medidor puede guardar en su memoria la energía acumulada incluso ante el corte de luz o la desconexión del mismo. Y posee una tecla de reset (SAMCK), así podrá limpiar el valor cada mes y no tener que realizar cuentas engorrosas.
Una vez instalado, usted podrá visualizar a toda hora el consumo de su hogar sin tener que llevarse sorpresas a fin de mes.
Si tiene alguna duda sobre su manejo y cómo funciona la tecla SAMCK, visite el apartado de “datos técnicos” de nuestra página en donde encontrará la hoja técnica del equipo en español.
